XLD立式擺線針輪減速機

更新：2020/3/2 22:11:32??????點擊：

品牌：???江蘇艾普森
型號：???XLD5-35-5,5

產品介紹

XLD立式擺線針輪減速機概述:

XLD立式擺線針輪減速機是擺線針輪減速機里面的一種；根據減速機的結構形式其型號表示方法有以下多種:

BLD XLD BLY XLY BL XL等等系列型號。

XLD單級立式擺線針輪減速機也叫一級立式擺線針輪減速機，又名也叫法蘭安裝單級擺線針輪減速機,是依據減速機的安裝形式來定義命名的,此減速機是一種應用行星傳動原理既有自轉又有公傳采用擺線針齒嚙合，把減速后的動力傳輸給輸出機構，從而達到減速的要求，是減速機行業8大減速機系列中設計成本最低，工作效能較高，結構最簡單的減速機構。

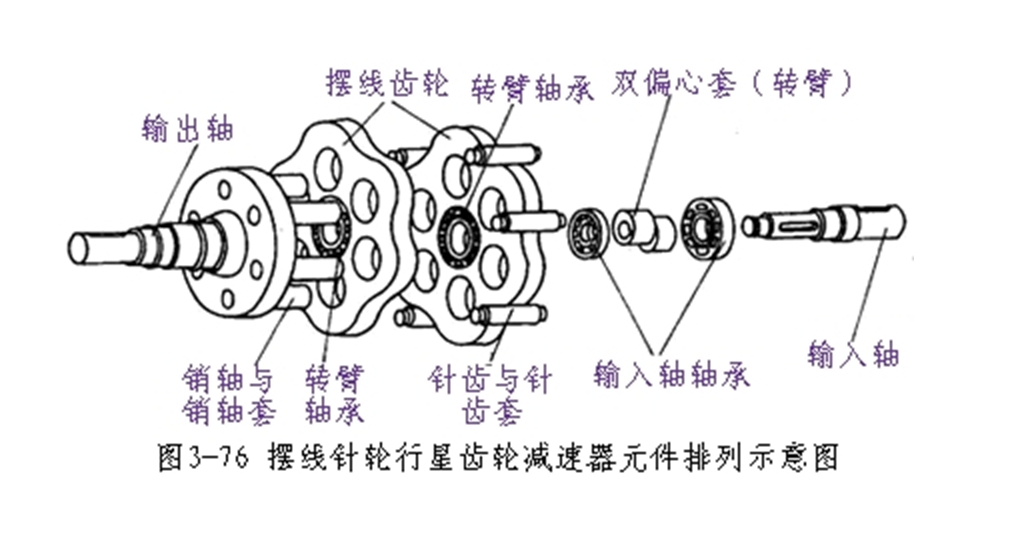

擺線針輪減速機結構圖：

一級XLD立式擺線針輪減速機全部傳動裝置結構可分為三部分：輸入部分、減速部分、輸出部分，其輸入結構是高速部分，連接輸入電動機（馬達）；其輸出部分是減速機的低速部分，其輸出軸通過鏈輪或者聯軸器、連接盤等接入用戶需要帶動的設備。

XLD立式單級立式擺線針輪減速機型號:

我公司生產的艾普森牌減速機腳板安裝臥式擺線針輪減速機均采用國家機械部及化工部相關行業標準；在型號表示上字母W來定義,其意義在于利用漢語拼音字母的第一個開頭字母W(漢子”臥”字拼音開頭第一個字母)來表示.臥式擺線針輪減速機根據減速機的結構形式其型號表示方法有以下多種:BWD XWD BWY XWY BW XW等等系列擺線針輪減速機型號。

舉例:XLD立式擺線針輪減速機型號表示方式
BLD4-23-11-B3
B代表B系列擺線針輪減速機
L代表標準底腳安裝，此外L代表法蘭式安裝
4代表為機型號（其它機型號詳見：本頁文章尾部擺線針輪減速機型號對照表）

23代表減速比（其它速比詳見：擺線針輪減速機速比）
11代表輸入電機功率11KW
B3代表安裝形式

單級立式擺線針輪減速機運用領域和范圍：

XLD立式單級立式擺線針輪減速機運用于化工反應釜混合攪拌設備：

我公司生產的艾普森牌系列單級立式擺線針輪減速機可以廣泛應用于各種傳動機械中的減速機構，如：起重機械、運輸機械、礦山機械、冶金機械、石化機械、紡織機械、印染機械、輕工機械、食品機械、制藥機械、橡膠機械、塑料機械、包裝機械、啤酒機械、筑路機械、環保機械、糧油機械等等各種減速裝置和設備；我公司是眾多國家二級企業重點配套單位。

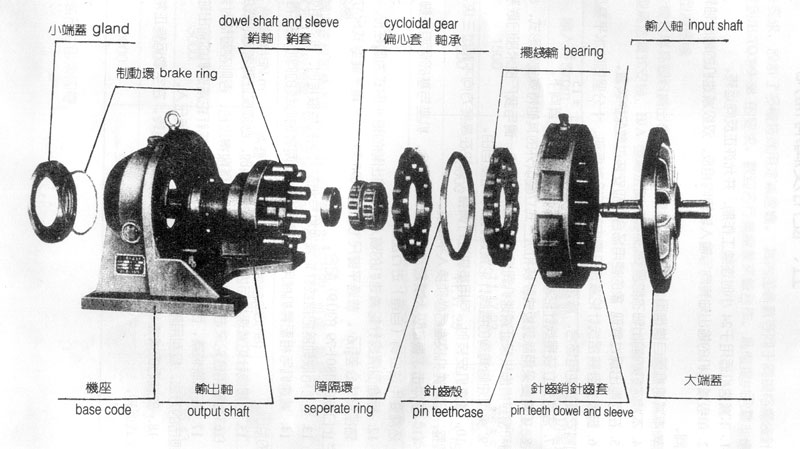

XLD立式擺線針輪減速機拆解圖：

BLD立式擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成h機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，(為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套)。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助w輸出機構，將擺線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

XLD立式擺線針輪減速機性質參數：
高速比和高效率單級傳動，就能達到1：87的減速比，效率在90%以上，如果采用多級傳動，減速比更大。
　結構緊湊體積小由于采用了行星傳動原理，輸入軸輸出軸在同一軸心線上，使其機型獲得盡可能小的尺寸。　
　運轉平穩噪聲低擺線針齒嚙合齒數較多，重疊系數大以及具有機件平衡的機理，使振動和嗓聲限制在小程度。　
　使用可靠、壽命長因主要零件采用高碳鉻鋼材料，經淬火處理(hrc58～62)獲得高強度，并且，部分傳動接觸采用了滾動摩擦，所以經久耐用壽命長。　
　設計合理，維修方便，容易分解安裝，少零件個數以及簡單的潤滑，使擺線針輪齒輪減速機深受用戶的信賴。

XLD立式擺線針輪減速機性能傳動比：
1、傳動比大：一級減速時傳動比為1/6~1/87，兩級減速時傳動比為1/99~1/7569，根據需要可以采用更多級組合。
2、傳動效率高，由于臥式減速機嚙合部位采用了滾動嚙合，平均效率可達90％以上。
3、體積小、重量輕：由于不僅采用了行星傳動原理，輸入軸和輸出軸在同一軸線上，而且有與電動機直聯呈一體的獨特之處，因而臥式減速機具有結構緊湊，體積小、重量輕的特點。
4、故障少、壽命長：本機主要傳動嚙合件使用軸承鋼制造，因此機械性能好，耐磨性能好，再加采用滾動摩擦，故使之故障少、壽命長。
5、運轉可靠平穩：由于擺線針輪減速機傳動過程中為多齒嚙合，所以使之運轉平穩可靠、噪聲低。
6、拆裝方便，容易維修：由于結構設計合理拆裝簡單便于維修。
7、臥式減速機還有過載能力強、耐沖擊、慣性力矩小適用于啟動頻繁和正反轉的特點。

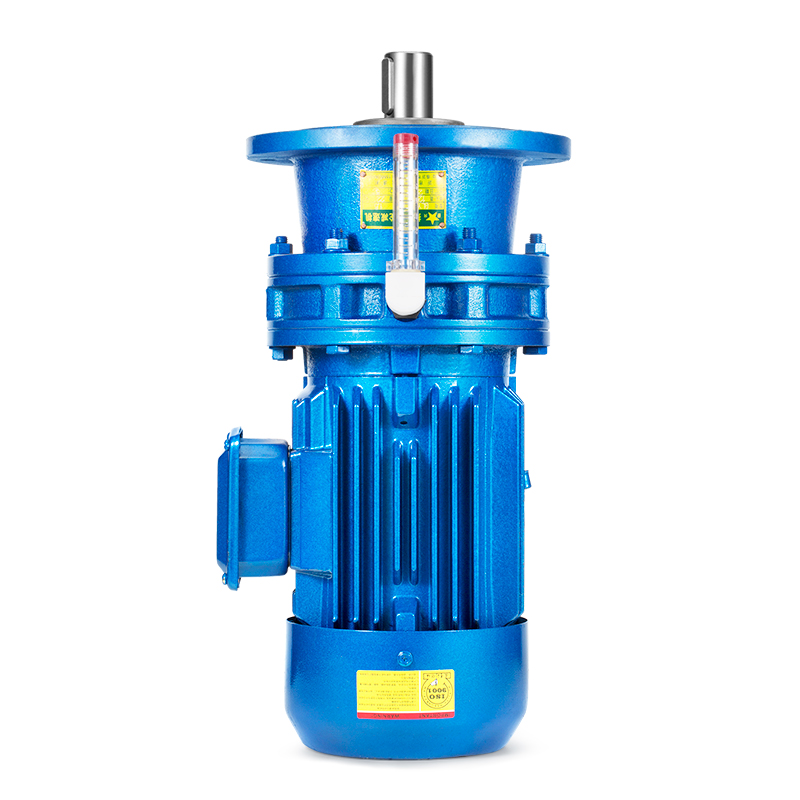

附：XLD立式擺線針輪減速機實物圖
