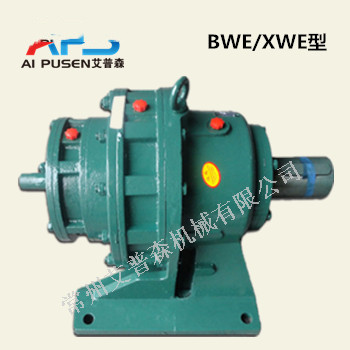

BWED臥式雙級擺線針輪減速機
BWED臥式雙級擺線針輪減
BWED臥式雙級擺線針輪減
x、b系列雙級擺線減速機臥式型號
xwed31減速機、xwed42減速機、xwed53減速機、xwed63減速機、xwed74減速機、xwed84減速機、xwed95減速機、xwed106減速機、xwed117減速機
bwed110a減速機、bwed120a減速機、bwed131減速機、bwed141減速機、bwd142a減速機、bwed152減速機、bwed153減速機、bwed163減速機、bwed174減速機、bwed184減速機；
xb雙級擺線減速機立式型號
xled31減速機、xled42減速機、xled53減速機、xled63減速機、xled74減速機、xled84減速機、xled95減速機、xled106減速機、xled117減速機
bled110a減速機、bled120a減速機、bled131減速機、bled141減速機、xled142a減速機、bled152減速機、bled153減速機、bled163減速機、bled174減速機、bled184減速機
擺線針輪減速機按傳動比分為:一級、二級、三級。
兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
擺線針輪減速機按結構型式分為：臥式、立式、雙軸型、直聯型四種。
XWED/BWED臥式擺線針輪減速機臥式擺線針輪減速機傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
XWED/BWED臥式擺線針輪減速機兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
XWED/BWED臥式擺線針輪減速機擺線針輪減速機產品特點：
1、結構原理：行星擺線傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。
2、特點：采用行星傳動原理體積小，無軸向力，速比變化范圍大
3、安裝型式：底座式、法蘭式;輸出方式:實心軸輸出;輸入方式：電機輸入，軸輸入
4、輸入方式：直聯電機、實心軸、法蘭式輸入。
5、平均效率：一級90%、二級88%。
6.減速比：一級9~87、二級99~5133。
